光敏電阻器件的測試特性曲線圖解
光敏電阻是用硫化鎘或硒化鎘等半導體材料制成的特殊電阻器，其工作原理是基于內光電效應。光照愈強，阻值就愈低，隨著光照強度的升高，電阻值迅速降低，亮電阻值可小至1KΩ以下。光敏電阻對光線十分敏感，其在無光照時，呈高阻狀態，暗電阻一般可達1.5MΩ。光敏電阻的特殊性能，隨著科技的發展將得到極其廣泛應用。
實驗前所需部件:
穩壓電源、光敏電阻、負載電阻(選配單元)、電壓表、各種光源、遮光罩、激光器
實驗六步驟：
實驗測試特性曲線圖如下：

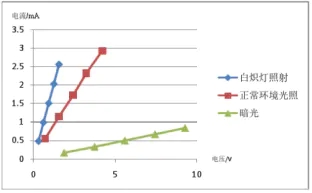

光敏電阻伏安特性曲線
光敏電阻光照特性曲線
光敏電阻光譜特性曲線
光敏電阻溫度變化伏安特性曲線
結果分析：
1）光敏電阻隨 入射光線的強弱其對應的阻值變化不是線性的，也就不能用它作光電的線性變換。
2）在光敏電阻的暗電流、 亮電流、光電流測試中，暗電阻與亮電阻之差為光電阻，光電阻越大，則靈敏度越高。隨著光照強度的增強，電阻會變小，而且光照越強，電阻減小的越快。通過實驗得到的光敏電阻的電阻與光強間關系曲線，不是線性關系，即光敏電阻的阻值與光強不成反比關系,因此光敏電阻不可以用在線性的光感測量中.可用于做光控開光等。
3）由實驗結 果得到的光敏電阻伏安特性曲線看出，光敏電阻伏安特性近似直線，而且沒有飽和現象。受耗散功率的限制,在使用時,光敏電阻兩端的電壓不能超過最高工作電壓。
