首先說一下二極管的導通壓降的問題，念書的時候老師為了讓我們少動腦筋，就直接告訴我們二極管硅管的導通壓降是0.7V。記住就行了?？衫蠋煕]有說二極管在0.7V導通以后的電流是多大呢。我們首先看一個例子，這也是我不動腦子的結果。
我單獨拿出SM340A二極管用萬用表量了下它的導通壓降是0.16V，但是在電路板通電的情況下，測量電路板上的SM340A，發現導通壓降變?yōu)?.28V。因為單獨用萬用表測量的時候，流過二極管的電流非常小，而在電路板上的二極管電流會相對很大。所以二極管的導通壓降是隨著電流的大小變化，在一定范圍波動，波動范圍不大，因為二極管有個特點就是鉗位作用?？傮w來說，二極管導通時是一個電流型器件，而不是一個電壓型器件，其兩端是因為電流所以有電壓，而不是有電壓所以有電流。要明白一點，在二極管導通以后，二極管的導通電阻非常小，就是導線。
首先我要說的是二極管的IF-VF曲線不只是書上那一種。這個在學習的時候不能思維被老師定勢了。這個很可怕。其次看SM340A在25℃溫度下，0.01A的導通電流對應的導通壓降大約是0.28V，而且0.01A-0.1A的范圍的導通壓降基本沒怎么變化。0.01A以下的部分沒有畫出來，并不代表沒有。我一開始實際測得的壓降0.16V，應該是二極管電流非常小于0.01A的情況下。第三要注意每個二極管隨溫度變化的走向。設計的時候，有時候要考慮溫度因素。

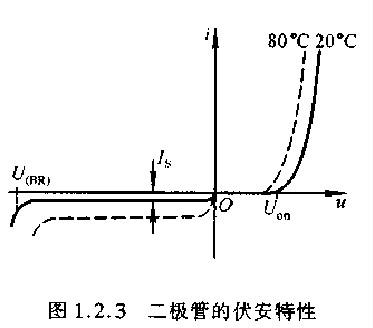

圖1 教科書里的伏安特性，這里我們只看X軸正半軸的部分

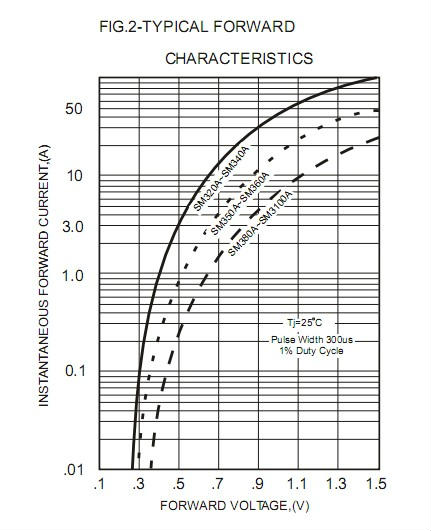

圖2 SM340A IF-VF曲線，也就是X軸正半軸曲線

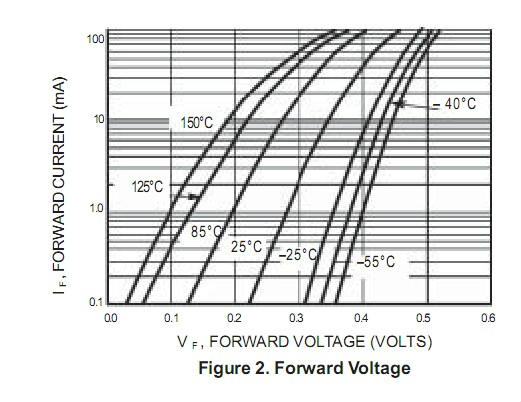

圖3 LBAT54HT1 的IF-VF曲線，也就是X軸正半軸曲線
