所謂的三極管的偏置電壓與偏置電流，也就是三極管工作于線性放大區時，通過外接的偏置電路給三極管的發射結所提供的直流電壓和電流。靜態電流就是三極管放大電路在無信號輸入時，整個電路的工作電流。下面我們以常用的NPN型三極管為例來介紹一下三極管作為放大器時為何要加一定的偏置電壓和偏置電流。

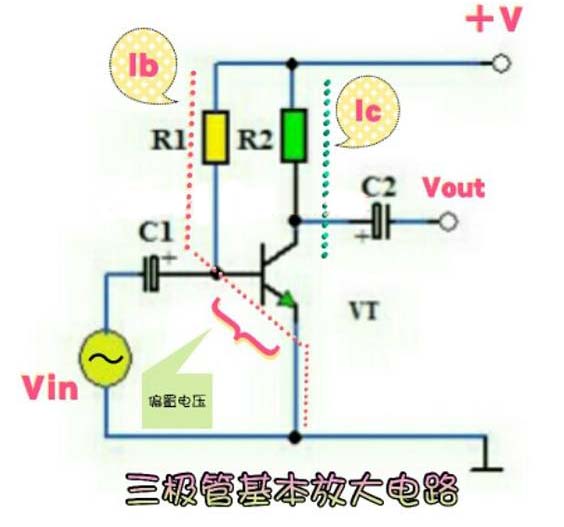

三極管基本放大電路。
上圖為NPN型三極管構成的簡單的共射極放大電路。我們知道三極管的發射結可以視為一個二極管，其輸入特性曲線與二極管相似，也存在著一個死區電壓（對于鍺管來說，這個死區電壓約為0.1V；硅管的死區電壓約為0.5V）。

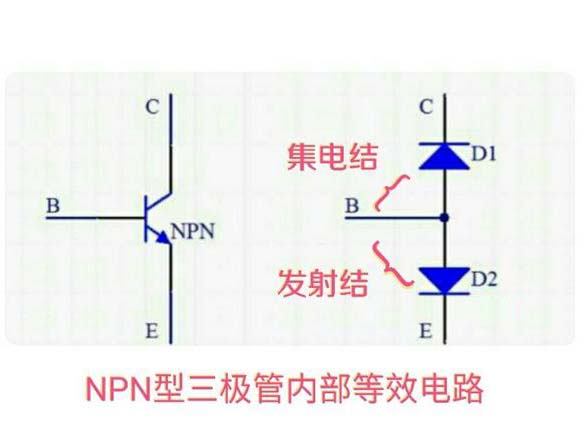

NPN型三極管內部等效電路。
若想使三極管放大器不失真的放大交流信號，必須通過外接偏置電路給三極管的發射結提供一個合適的直流電壓，這個直流電壓即為偏置電壓。加有偏置電壓后，三極管便會產生基極電流（直流），這個基極電流即為三極管的偏置電流。圖1中的電阻R1接在電源正極與三極管的基極之間，給三極管提供一個合適的直流偏置電壓和電流，故R1稱為基極偏置電阻。在無信號輸入時，三極管的基極電流Ib即為偏置電流，其大小與電源電壓及R1阻值有關。在電源電壓不變時，調整R1的阻值即可改變?nèi)龢O管的直流偏置電壓和偏置電流的大小。

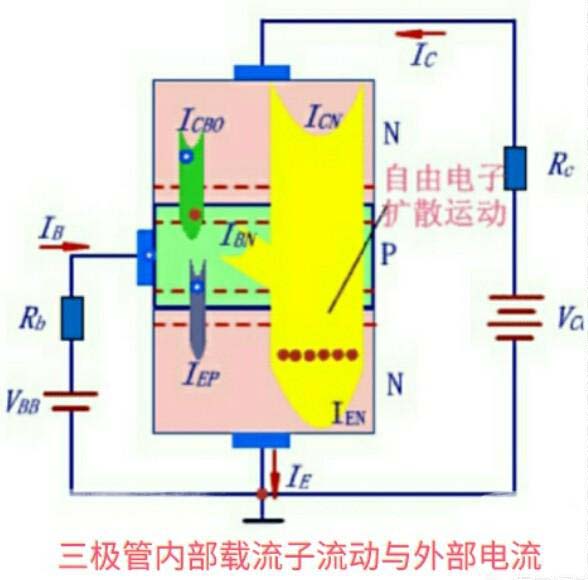

三極管內部載流子的流動及外部電流。
三極管偏置電阻選取的注意事項
在選擇偏置電阻R1時，其阻值若取值過大，三極管將無法獲得足夠的偏置電壓和偏置電流，此時管子有可能接近于截止區。若R1取值過小，則三極管的偏置電流過大，可能會使管子處于飽和區。
圖1中的電阻R2為三極管的集電極電阻。流過R2的電流為三極管的集電極電流Ic，Ic≈β·Ib。在無信號輸入時，三極管的集電極電流Ic即為靜態集電極電流。
