用MOS管作電路的防反接保護，優點是MOS管的飽和壓降很小，可以減小對電源電壓的損耗，適用于一些低壓電路的保護，但MOS管的柵極輸入阻抗極高（可達數十MΩ級），若柵極處理不好，容易受各種干擾，導致MOS管關閉，使負載無法工作。

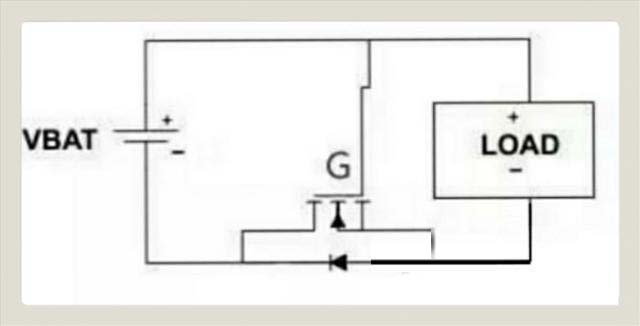

上圖是提問者給的NMOS管防反接保護電路，這個電路中的NMOS管的柵極直接接電源正極，雖然電路簡單，但可靠性不高，若管子的柵極在PCB板上的布線不合理，MOS管容易受干擾，從而影響負載的正常工作。另外，NMOS管在PCB板上布線時，該管應接在被保護負載的地線上，不宜接在PCB板的總地線上，否則也會影響到NMOS管的正常工作。

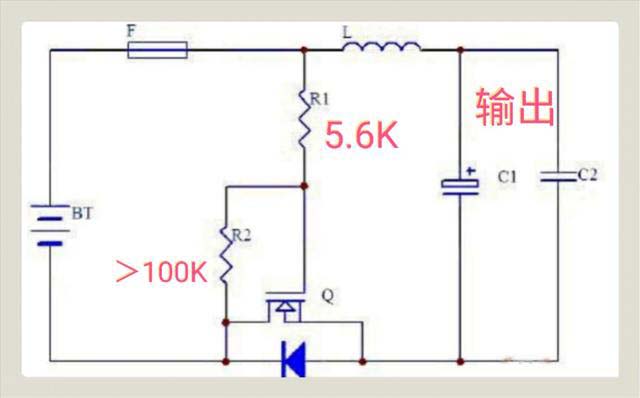

由于MOS管的柵極輸入阻抗極高，為了提高抗干擾能力，采用NMOS管作為防反接保護時，最好像上圖所示電路那樣，在管子的柵極接兩個電阻來降低其輸入阻抗。R1一般選用幾KΩ電阻，R2選用大于100KΩ的電阻，這樣即可提高M(jìn)OS管的抗干擾能力。
