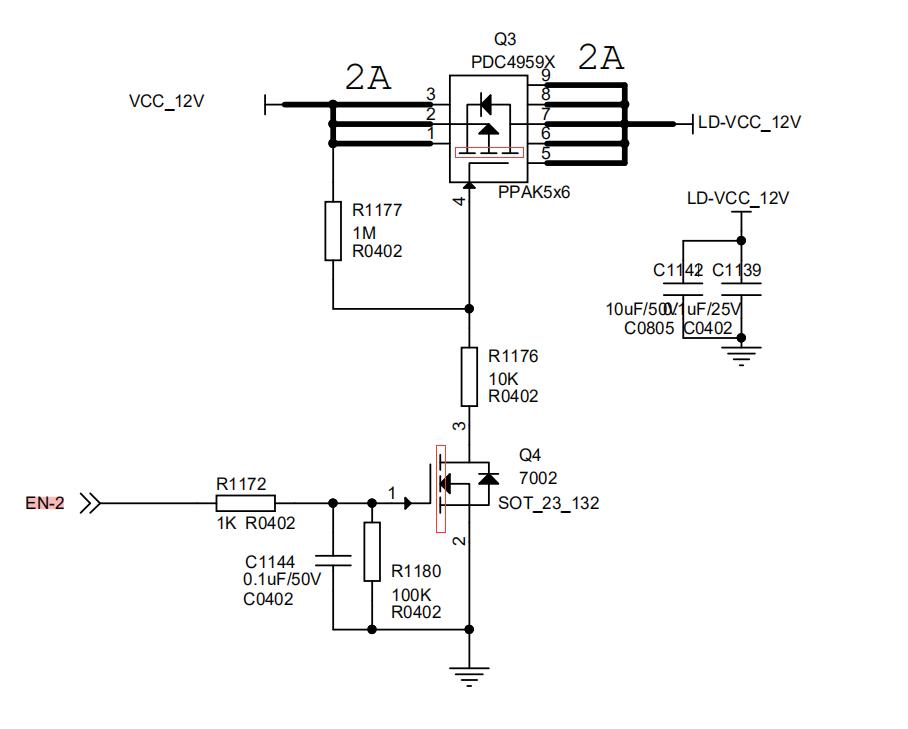

上圖功能簡述
當EN-2為高電平的時候，Q4導通->Q3導通，LD-VCC_12V有電
當EN-2為低電平的時候，Q4關斷->Q3關斷，LD-VCC_12V無電
MOS判斷技巧
1.箭頭方向?yàn)殡娖娇刂品较?，箭頭為正電平則MOS狀態改變（動作狀態），箭頭為0或負電平則MOS狀態不變（默認狀態）。
2.紅色框選中的線表示默認導通情況，實線表示默認狀態導通，虛線表示默認狀態斷開。
3.箭頭方向?yàn)榧纳O管方向。無視控制腳位，按照穩壓二極管的接入方法接入剩下兩個腳。
注意
1.MOS的驅動認電壓，三極管的驅動認電流
2.以上為粗略判斷方法，具體的要根據手冊上來
3.MOS內部有寄生電容，要考慮放電的問題。
4.MOS電壓開啟和關閉要迅速，不然會燒管子
