一、穩壓二極管
要理解穩壓二極管的工作原理，只要了解二極管的反向特性就行了。所有的晶體二極管,其基本特性是單向?qū)?。就是說，正向加壓導通，反向加壓不通。這里有個條件就是反向加壓不超過管子的反向耐壓值。那么超過耐壓值后是什么結果呢?一個簡單的答案就是管子燒毀。但這不是全部答案。試驗發現，只要限制反向電流值(例如，在管子與電源之間串聯一個電阻)，管子雖然被擊穿卻不會燒毀。而且還發現，管子反向擊穿后，電流從大往小變，電壓只有很微小的下降，一直降到某個電流值后電壓才隨電流的下降急劇下降。正是利用了這個特性人們才造出了穩壓二極管。使用穩壓二極管的關鍵是設計好它的電流值。
穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。 這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。
二、整流二極管

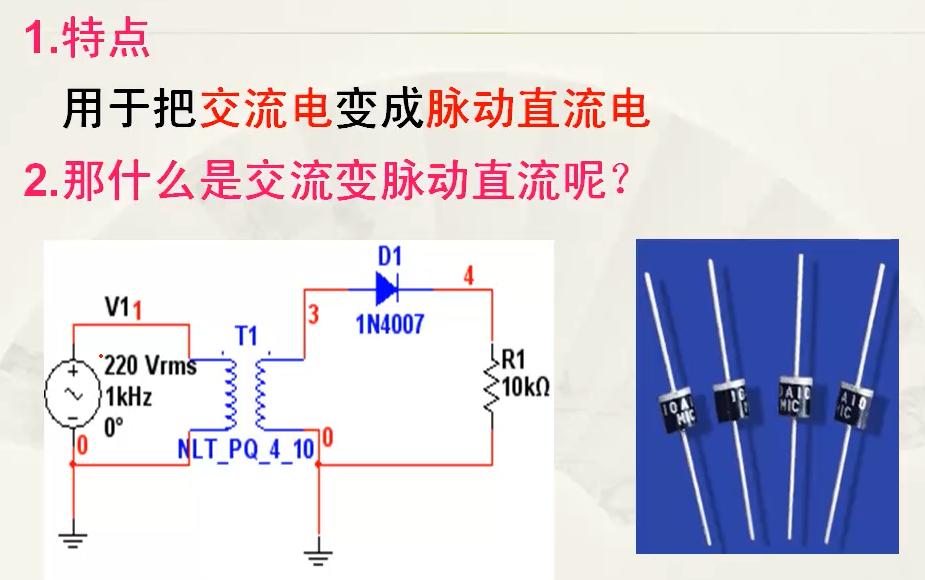

1.如下圖所示輸入的是交流電信號，輸出端由于D1二極管的單項導電性，輸出的是直流電
2. 整流橋是將數個(兩個或四個)整流二極管封在一起組成的橋式整流器件，主要作用還是把交流電轉換為直流電，也就是整流，因此得名整流橋。整流橋分全橋和半橋.全橋是將連接好的橋式整流電路的四個二極管封在一起.半橋是將兩個二極管橋式整流的一半封在一起,用兩個半橋可組成一個橋式整流電路,一個半橋也可以組成變壓器帶中心抽頭的全波整流電路, 選擇整流橋要考慮整流電路和工作電壓.
三、開關二極管
如圖是一個用開關二極管組成的“與”門電路。
A=“1”并且 B=“1”時，二極管D1和D2都截止，P=“1”。
A或B中，任何一個為“0”時，二極管導通，P=“0”。
邏輯表達式：P=A.B
開關二極管在這里起“開關”作用。
