NMOS的一個重要功能--放大，可是NMOS是怎么實現這個功能的呢？它的物理結構又是怎樣的呢？現在我們來討論一下NMOS的結構和原理。

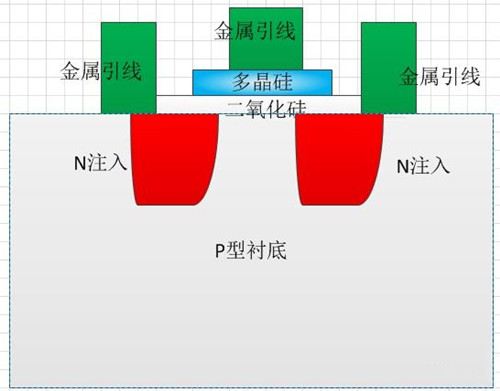

NMOS結構圖
襯底是P型的，也就是說在沒有任何外界電壓下，襯底里面充滿了空穴。當D和S都不加電壓，而VG>VTH時，不得了，溝道里面充滿了電子啦！這些電子是怎么來的呢？記住一件事，襯底永遠是接地的！電子就是從襯底里來的，從大地中來的。
換個角度來理解，多晶硅poly和襯底之間夾著一個二氧化硅層，這就是一個電容啊，電容的上極板加正電壓帶正電，下極板出現電子也是理所當然。
溝道內的電子就是NMOS導電的關鍵，只要VD>VS，電子從S流向D，電流就會從D流向S。

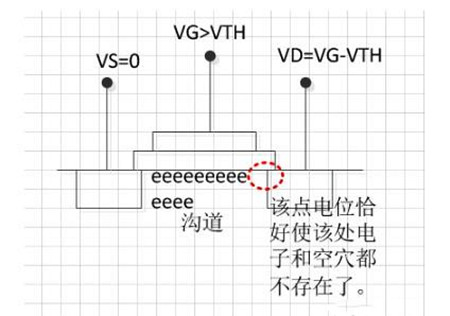

但是當VD=VG-VTH時，紅色虛線圈出來的位置電位恰好使該處電子和空穴都不存在了。VD再大，這個沒有載流子的區域會繼續擴大。載流子都沒有了，電流ID不減小就很不錯了。事實也是這樣的，當VD>VG-VTH時，電流ID并不繼續變大，而是不變了。
現在，我們也大概能明白，VTH是個什么樣的電壓了，它就是使溝道內既沒有電子也沒有空穴的電壓。
