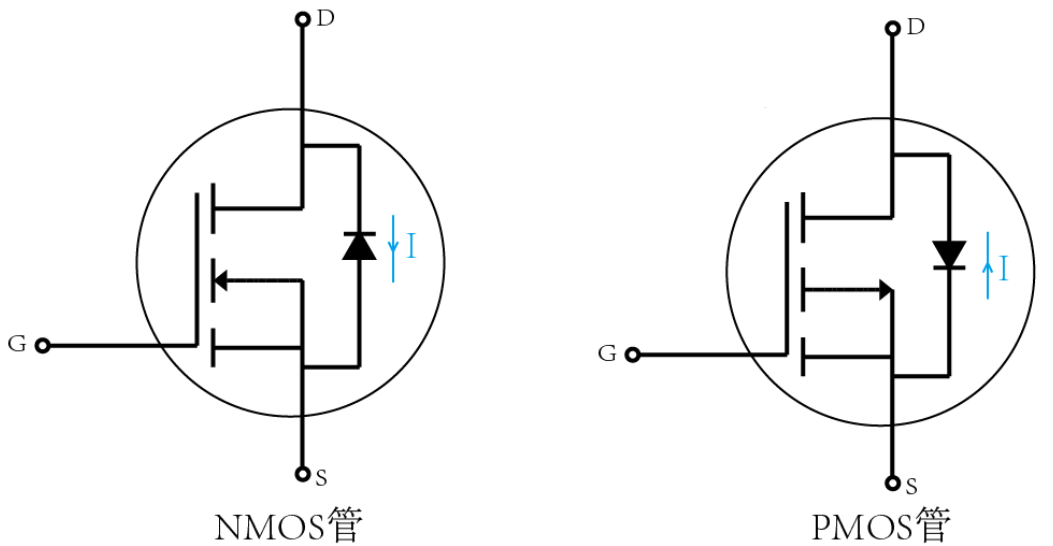

MOS管的管腳有三個：源極S(source)、柵極G(Gate)和漏極(Drain)，但是實際工程應用中，經常無法區分PMOS管和NMOS管、各管腳的位置以及它們各自導通的條件。
MOS管有兩種：一個是PMOS管，一個是NMOS管；PMOS管就是positive管，是積極的管，而NMOS管是negative管，是消極的管。積極的管就是順應潮流，順勢而為；消極的管就是違背趨勢，逆流而上。
很顯然，電流從源極(輸入端)到漏極(輸出端)，那就是順勢而為，因為源極就是源頭嘛，因此這種管就是PMOS管；而電流要是從漏極(輸入端)到源極(輸出端)，那就是逆流而上，是NMOS管。
如何判斷NMOS管和PMOS管
第一種判斷方法：

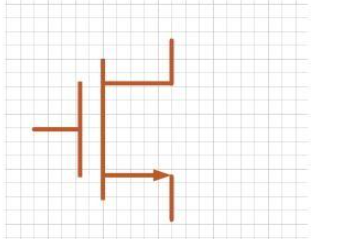

1、可以根據電流的方向來判斷，如下圖說是，電流流出的為NMOS管

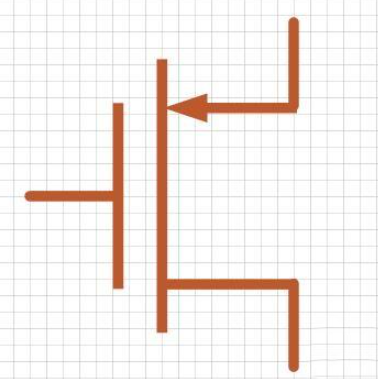

2、下圖為PMOS管，電流流入的為PMOS管。
第二種判斷方法：

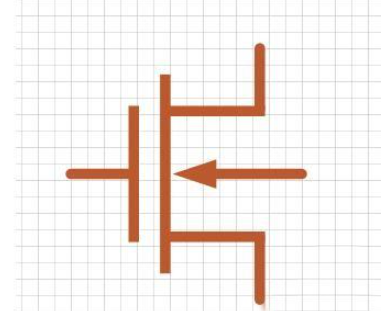

1、根據襯底PN結的方向，PN結指向內的為NMOS管，如下圖所示

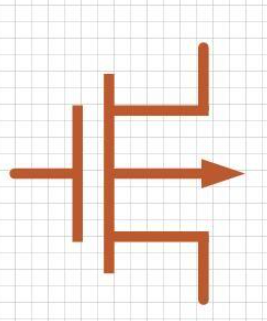

2、PN結指向外的為PMOS管，如下圖所示
