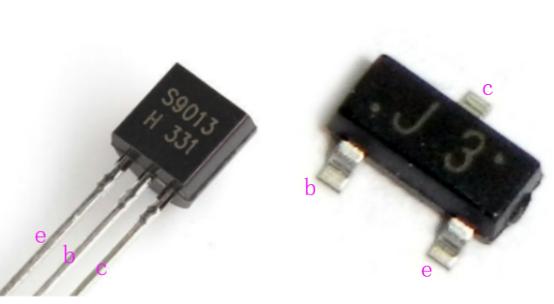

三極管的主要參數解析
三極管，作為關鍵的半導體器件，在電子電路中扮演著至關重要的角色。其性能與功能主要通過以下關鍵參數來衡量：
三極管，作為關鍵的半導體器件，在電子電路中扮演著至關重要的角色。其性能與功能主要通過以下關鍵參數來衡量：
1.集 - 射最大反向電壓 (VCEO)
定義 ：當基極處于開路狀態時，集電極與射極之間所能承受的最大反向電壓值。
重要性 ：此參數是衡量三極管耐壓能力的關鍵指標。一旦實際電路中的電壓超過 VCEO，三極管將面臨擊穿風險，可能導致器件損壞，進而影響整個電路的正常運行。因此，在電路設計與應用中，必須確保集 - 射極電壓始終低于 VCEO，以保障三極管的安全工作。
2.集電極工作電流 (ICRM)
定義 ：集電極在長期工作過程中所允許通過的最大電流值。
重要性 ：ICRM 直接關系到三極管在電路中的穩定性和可靠性。如果集電極電流超過 ICRM，三極管可能會因過熱而性能下降，甚至燒毀。在電路設計時，應根據實際需求合理選擇三極管，確保其工作電流始終在安全范圍內，避免因電流過大而導致的器件故障。
3.集電極最大功率 (PCM)
定義 ：三極管在工作過程中所允許的最大耗散功率。
重要性 ：PCM 是評估三極管功率承受能力的重要參數。實際工作中的功率若超出 PCM，三極管將無法正常散熱，導致溫度升高，最終可能燒壞器件。因此，在電路設計與應用中，必須嚴格控制三極管的耗散功率，確保其不超過 PCM，以保障器件的長期穩定運行。
4.電流放大倍數 (HFE)
定義 ：在共射極電路配置下，集電極電流與基極電流的比值，用 β = IC/IB 表示。
重要性 ：HFE 是衡量三極管放大能力的關鍵指標。它反映了基極電流對集電極電流的控制程度，是實現信號放大的核心參數。在電路設計中，根據所需的放大倍數選擇合適的三極管，對于實現精確的信號放大和控制至關重要。
5.特征頻率 (FT)
定義 ：隨著頻率的升高，當電流放大倍數 β 下降到 1 時所對應的頻率值。
重要性 ：FT 表征了三極管在高頻條件下的工作能力。當工作頻率接近 FT 時，三極管的放大性能將顯著下降，失去放大作用。因此，在選用三極管時，一般要求管子的特征頻率至少比電路的工作頻率高出 3 倍以上，以確保三極管在電路中能夠正常發揮放大功能。然而，特征頻率并非越高越好，如果選擇過高，可能會引發電路的振蕩問題，影響電路的穩定性。
